Ürüne Genel Bakış

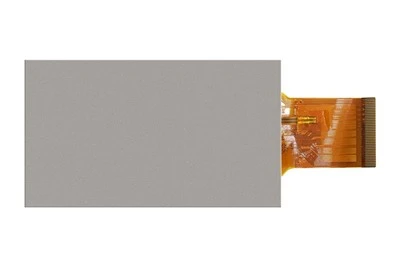

Dış mekan görüntülü interkomları ve akıllı giriş terminalleri için tasarlanan bu özel TFT LCD modülü, doğrudan güneş ışığı ve aşırı ortam sıcaklıkları altında güvenilir görsel ve dokunma performansını korumak için yüksek-parlaklıklı panel teknolojisini, kapasitif dokunmatik algılamayı ve sağlam yapısal yalıtımı entegre eder.

Teknik Özellikler

Parametre Kategorisi	Şartname Detayları
Çapraz Boyutlar	3,5 inç / 4,3 inç / 5,0 inç
Çözünürlük Seçenekleri	480 × 854 / 720 × 1280 (MIPI arayüzü)
Parlaklık Seviyesi	800 nit ila 1000 nit
Kontrast Oranı	800:1 statik kontrast
Görüş Açısı	80/80/80/80 tam-IPS matrisini görüntüle
Renk Derinliği	16,7 milyon renk
Dokunmatik Sensör	I2C arayüzlü Projeksiyonlu Kapasitif Dokunma (PCap)
Kapak Camı	AF/AG kaplamalarla 1,1 mm kalınlık
Optik Bağlama	LOCA veya katı OCA laminasyonu
Çalışma Sıcaklığı	-20 dereceden +70 dereceye kadar
Depolama Sıcaklığı	-30 dereceden +80 dereceye kadar
Nem Toleransı	+60 derecede %90 bağıl nem-yoğuşmasız
ESD Uyumluluğu	Kontak ±8kV, Hava ±15kV

Optik ve Dokunmatik Mühendislik

Güneş Işığında Okunabilirlik:Yüksek-verimli LED arka aydınlatma, yansıma önleyici işlemlerle bir araya gelerek-doğrudan ortam aydınlatması altında net kullanıcı arayüzü görünürlüğü sağlar.

Kapak Camı Tedavisi:Lekelenmeyi ve ayna yansımalarını en aza indirmek için-Parmak İzi Önleyici ve Parlama Önleyici-kaplamalarla tamamlanmış, kimyasal olarak güçlendirilmiş cam yüzeyler.

Optik Laminasyon:Sıvı Optik Şeffaf Yapıştırıcı uygulaması iç hava boşluklarını ortadan kaldırır, paralaks hatasını azaltır ve nem yoğunlaşmasını önler.

Mekanik ve Yapısal Entegrasyon

Çerçeve Özelleştirme:

Özel metal braketler ve farklı muhafaza boyutlarına uygun hassas yapısal montaj delikleri.

FPC Yönlendirme:

Ana kart ZIF konnektörlerine güvenilir şekilde takılmak için belirlenmiş bükülme{0}yarıçapı kontrollerine sahip güçlendirilmiş kuyruk tasarımları.

Giriş Koruması:

Yağmur ve toz girişine karşı IP65 ön yüz sızdırmazlığı sağlayan entegre su geçirmez yapışkan contalar.

Gömülü Donanım Yazılımı ve Çevresel Özellikler

Su Reddi:Yoğun yağış veya yüzeyde göllenme sırasında yanlış tetikleyicileri filtreleyen entegre dokunmatik denetleyici ürün yazılımı.

Güç Yönetimi:Pille-çalışan interkom sistemleri için boşta kalma tüketimini azaltan derin uyku modu desteği-.

Hızlı Yanıt:Sistem uyandırma tetikleyicilerini aldıktan sonra devam etme süresini-100 milisaniyenin altında görüntüleyin.

Özelleştirme Seçenekleri

FPC Değişikliği:

Pinout tanımları, kuyruk uzunluğu ayarlamaları ve arayüz protokolü seçimi (SPI, RGB, MIPI).

Arka Işık Ayarı:

Güç bütçelerine göre uyarlanmış özel LED dizisi yapılandırmaları ve PWM karartma eğrileri.

Kapak Camı Baskısı:

Yakınlık dedektörleri için özel serigrafi markalama, sensör penceresi maskeleme ve IR{0}}deliği açma.

Kalibrasyona dokunun:

3,0 mm'ye kadar kapak camı kalınlıklarını destekleyecek şekilde yapılandırılmış hassasiyet ayarı.

Kalite Kontrol ve Güvenilirlik

Optik Muayene:Piksel kusurları, yabancı parçacıklar ve polarizör çizikleri için Otomatik Optik İnceleme taraması.

Çevresel Stres:-40 dereceden +85 dereceye kadar yüksek-sıcaklık çalışma ömrü testi ve termal şok döngüleri.

Mekanik Test:Kapak camı üzerinde düşen top darbe direnci testleri ve yapısal bağlantılar için titreşim testi.

Kalite Yönetimi:Sıkı ISO 9001 ve IATF 16949 sertifikalı üretim kontrolleri altında üretilmiştir.

Geliştirme Desteği ve Örnekleme

01/

Mühendislik İşbirliği:Şematik inceleme ve FPC düzeni doğrulaması için doğrudan teknik destek.

02/

Hızlı Prototipleme:Değiştirilen konfigürasyonlar için 2 ila 3 hafta içinde standart numune teslimatı.

03/

Teknik Teslimatlar:Kapsamlı veri sayfaları, 2D/3D CAD çizimleri, başlatma kodu ve güvenilirlik testi raporları.

Tipik Uygulamalar

Görüntülü Kapı Zilleri:Dış duvara-monte ziyaretçi tanımlama ve interkom üniteleri.

Akıllı İnterkomlar:Konut, çok{0}kiracılı giriş ve güvenlik gösterim istasyonları.

Erişim Kontrolü:Biyometrik ve kart-geçirmeli güvenlik erişim panelleri.

Akıllı Posta Kutuları:Dokunmatik girişli paket teslimat onay terminalleri.

Sıkça Sorulan Sorular

S: LED arka ışığının tipik ömrü nedir?

C: LED arka ışığı, parlaklık orijinal çıkışın %50'sine düşmeden önce 30.000 saatlik sürekli çalışma için derecelendirilmiştir.

S: Dokunmatik panel kalın eldivenlerle çalışabilir mi?

C: Evet, dokunmatik kontrol hassasiyeti ve donanım yazılımı parametreleri, dokunmatik girişi kış eldivenleri aracılığıyla kaydetmek için ayarlanabilir.

S: Modülün içinde nem yoğunlaşması nasıl önlenir?

C: Tam optik bağlama, nemin genellikle toplandığı iç hava boşluğunu ortadan kaldırarak hızlı sıcaklık değişimleri sırasında buğulanmayı önler.

S: Modülü ana karta bağlamak için hangi arayüz gereklidir?

C: Standart konfigürasyonlar, video verileri için MIPI DSI'yi ve kapasitif dokunmatik iletişim için I2C'yi kullanır.
